CNC自动三维立体弯管机
CNC自动三维立体弯管机
性能特点
1、TSR系列为触控式单层模机台，二轴Y(送料)、B(转管)为电气伺服马达驱动。
2、TDR系列为触控式双层模机台，三轴Y、B及H(机头左右换模轴)全为电气伺服马达驱动，V轴(机头上下换模轴)采用自动换模结构。
3、加工速度快，适合大量生产产品如家具、运动器材、汽机车配管航空器配管部件之生产。

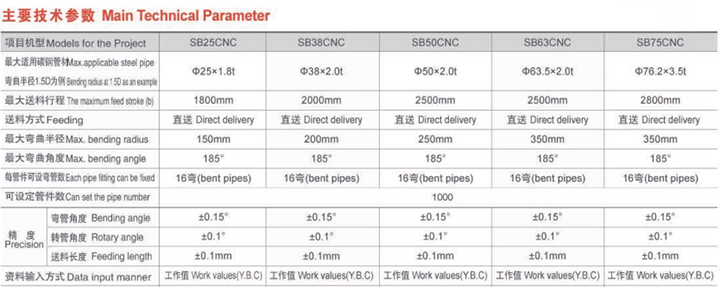

技术参数：
| 项目 | SB25/ SB25NC |
SB39/ SB39NC |
SB51/ SB51NC |
SB63/ SB63NC |
SB76/ SB76NC |
SB90/ SB90NC |
SB110NC | SB125NC |
|---|---|---|---|---|---|---|---|---|
| 最大适用碳钢管材弯曲半径1.5D为例 | Ф25.4 *2.0t |
Ф38.1 *2.0t |
Ф50.0 *2.0t |
Ф63.5 *2.0t |
Ф76.2 *2.5t |
Ф90 *3.0t |
Ф110 *3.5t |
Ф125 *4.0t |
| 最大适用不锈钢管材弯曲半径1.5D为例 | Ф25.4 *0.8t |
Ф31.75 *1.5t |
Ф44.44 *1.8t |
Ф50.8 *2.0t |
Ф63.5 *2.0t |
Ф76.2 *2.5t |
Ф108.0 *3.0t |
Ф125 *3.5t |
| *最大穿芯长度 | 1450mm | 1650mm | 2210mm | 2600mm | 2700mm | 2800mm | 3800mm | 4100mm |
| *最大弯曲角度 | 100mm | 180mm | 250mm | 250mm | 300mm | 350mm | 400mm | 520mm |
| 每管件可设定弯管数 | 2/9 | 2/9 | 2/9 | 2/9 | 2/9 | 2/9 | 2/9 | 2/9 |
| 最大油压压力 | 12mpa | 12mpa | 14mpa | 14mpa | 16mpa | 16mpa | 18mpa | 18mpa |
| 电机功率 | 4kw | 4kw | 5.5kw | 5.5kw | 7.5kw | 11kw | 15kw | 22kw |
| 机器重量 | 600kg /680kg |
750kg /830kg |
1100kg /1300kg |
1200kg /1500kg |
1450kg /1800kg |
2500kg /2800kg |
7000kg | 7500kg |
| 机器尺寸（cm) | 220*90 *120 |
255*90 *122 |
320*90 *130 |
370*90 *130 |
350*120 *120 |
470*125 *130 |
540*180 *140 |
590*190
*147 |
